Verlaufsgrafik

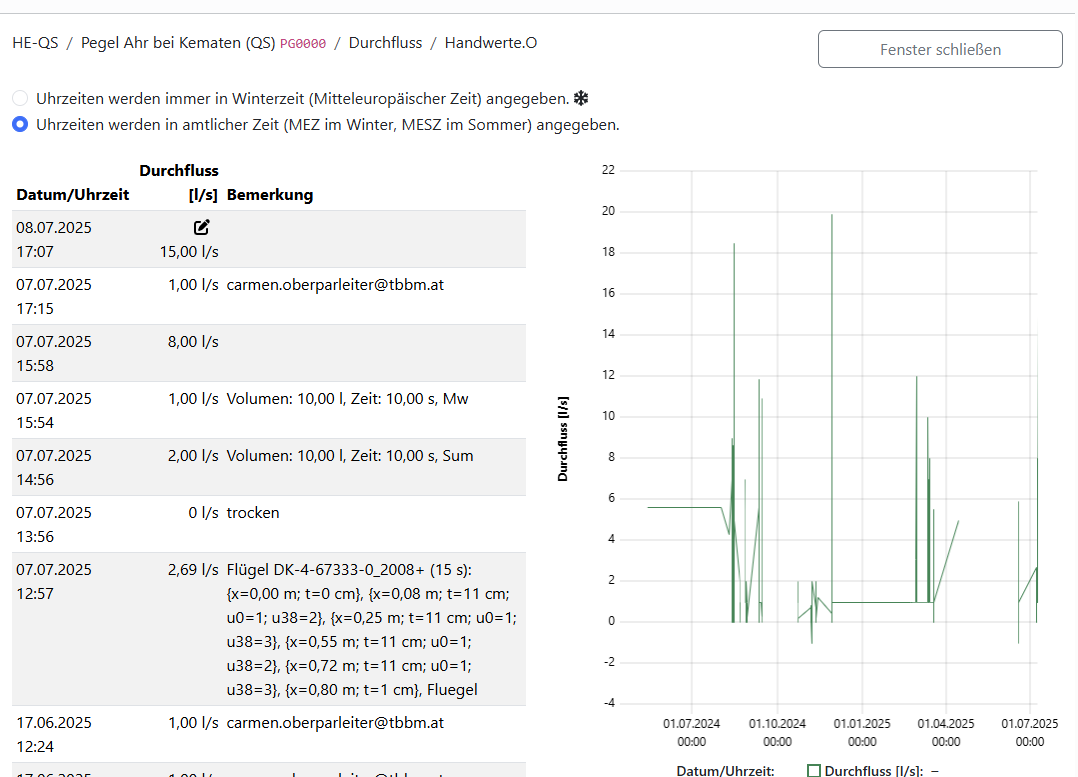

Durch Klick auf wird das Fenster mit der Verlaufsgrafik geöffnet. Im oberen Teil werden Messort, Station, Parameter und der Zeitreihenname angezeigt. Darunter kann die Zeitzone ausgewählt werden. Es folgt eine Tabelle mit den vorherigen Messungen mit Bemerkungen und dem aktuell eingegebenen Messwert (gekennzeichnet durch Bleistiftsymbol) sowie die Darstellung dieser Werte in einem Diagramm.

Ebenfalls bei Bedarf können Fotos, die über die Handeingabemaske aufgenommen wurden in der Tabelle angezeigt werden. Es werden Fotos der letzten $n$ Messtage geladen. Z. B. bei einer Station wo genau einmal im Monat Messwerte erfasst werden, würden alle Fotos der letzten $n$ Monate angezeigt. Dieses Feature erfordert einen entsprechenden Eintrag in der HE-Konfiguration.

Die Achse im Diagramm kann bei Wasserstands-Parametern invertiert werden, Voraussetzungen dafür sind das Vorhandensein von aktiven Messpunkthöhen und die entsprechenden Einträge in der HE-Konfiguration.

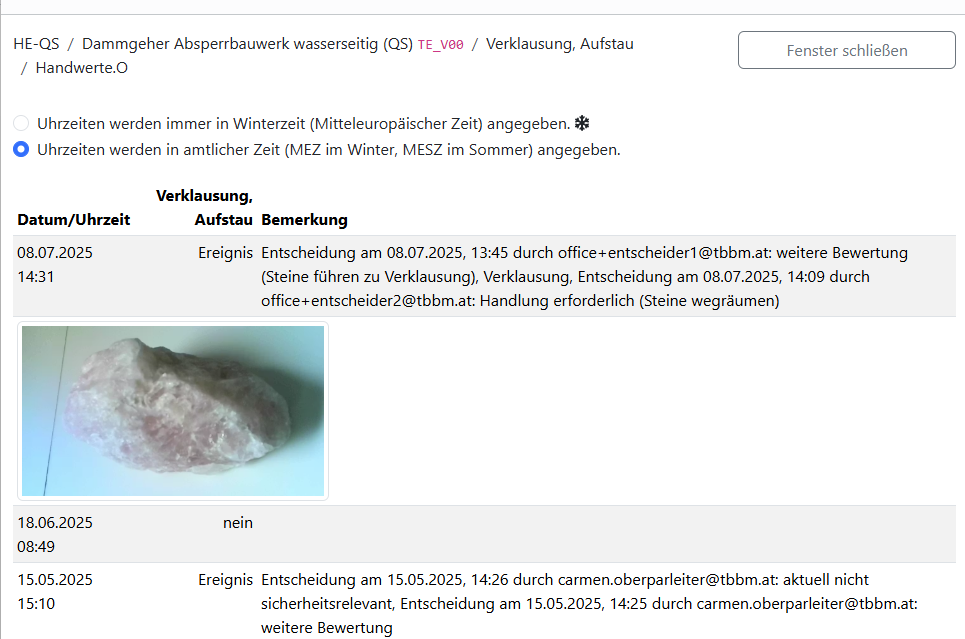

Bei visuellen Parametern mit der Einheit nein/unverändert/Ereignis oder nein/ja wird kein Diagramm erstellt da die Messungen nur die Werte 0, 1 und 2 haben können.

Details

Achseninvertierung

Nur für Backend WISKI möglich. Die Achseninvertierung funktioniert nur an Stationen, an denen eine Messpunkthöhe definiert ist. In der Konfiguration können die betreffenden Parameter über Regex spezifiziert werden.

"parameterInvertAxis": "^(W\\b|GW|GW Stand|SW Stand)"

Fotos in Verlaufsgrafik

Es werden die Fotos der letzten n Messungen in der Verlaufsgrafik angezeigt. Hier $n$ = 2.

  "showArchiveImages": 2

Um die Größe des Foto-Download vom Server zu reduzieren, kann die Maximale Qualität der Bilder beim Download definiert werden:

  "showArchiveImagesQuality": 60 # 0..100
